smartifix幕墻系統
Smartifix綠色節能無膠金屬幕墻固定系統特點：
? 設計方案榮獲素有設計界“奧斯卡”之稱的德國紅點設計大獎
? Smartfix系統使用的板材比普通板材厚25%，經過颶風條件測試，結構堅固
? 所有Smartfix 固定組件均有種類豐富的顏色和飾面可供選擇
? 所有接縫的密封膠均不外露，接縫完美，清潔維護需求低
? 所有安裝節點整齊銜接，實現完美的一致性
? 無立面密封膠，全隱型機械固定，所有部件可完全回收，綠色環保
? 安裝簡單快捷，比傳統卡式接縫安裝至少快捷20%以上，且板材安裝完成后可立即拆除腳手架
? 可完全匹配各種型號的鋁門窗，且就其裝飾性和結構性而言完美適用于各種類型的鋁塑板安裝
? 可用于防水立面和自排系統，防水性能經過檢驗和測試

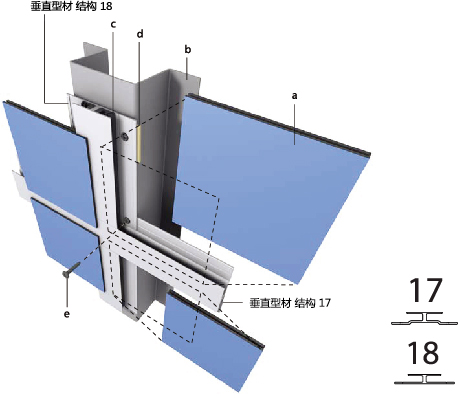

節點細節
 |
|
|
|
|
|
|
|
|
a.鋁塑板/鋁蜂窩板 |
|
|
b.型材截面 |
|
|
c.EPDM氣密條或合適的隱蔽的耐候密封劑 |
|
|
d. 塑料墊片 |
|
|
e. 圓頭螺釘 |
|
|
|
|
|
|
|
|
|

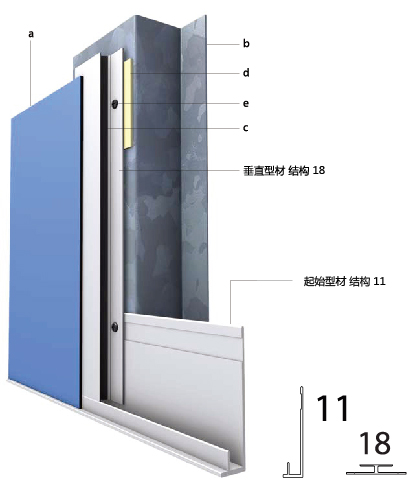

開始和鉚合
 |
|
||||||
|
|
|||||||
|
|
|||||||
|
a. 鋁塑板/蜂窩板 |
|||||||
|
b. 型材截面 |
|||||||
|
c. EPDM氣密條或合適的隱蔽的耐候密封劑 |
|||||||
|
d. 塑料墊片 |
|||||||
|
e. 圓頭螺釘 |
|||||||
|
|
|||||||
|
|
|||||||
|
|
|||||||
|
|

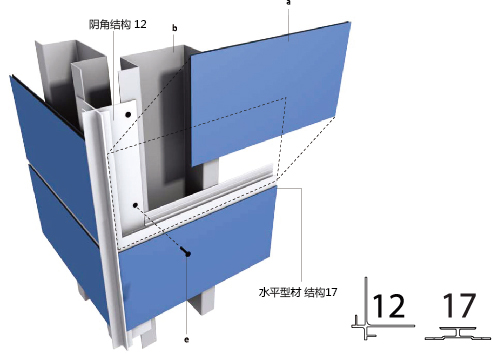

外角
 |
|
|
|
|
|
|
|
|
|
|
|
a. 鋁塑板/蜂窩板 |
|
|
b. 型材截面 |
|
|
c. EPDM氣密條或合適的隱蔽的耐候密封劑 |
|
|
d. 塑料墊片 |
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
a. 鋁塑板/蜂窩板 |
|
|
e. 圓頭螺釘 |
|
|
|
|
|
|
|
|
|
|
|
|
拱腹結節
 |
|
|
a. 鋁塑板/蜂窩板 b. 型材截面 c. EPDM氣密條或合適的隱蔽的耐候密封劑 d. 塑料墊片 e. 圓頭螺釘 f. 型材間的蒸氣屏障 g. 主要的支撐結構 h. 玻璃框，參考窗戶結節

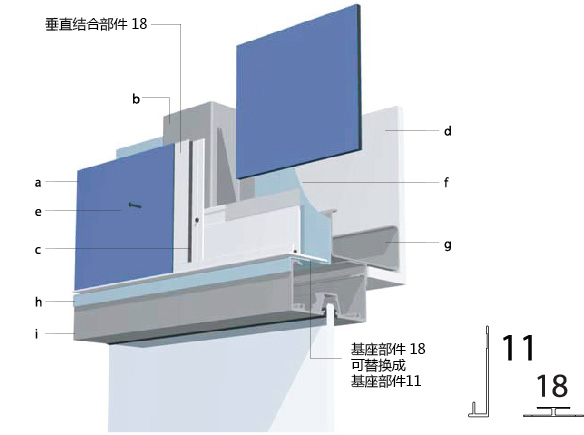

窗戶細節
 |
|
|
a. 鋁塑板/蜂窩板 |
|
|
b. 型材截面 |
|
|
c. EPDM氣密條或合適的隱蔽的耐候密封劑 |
|
|
d. 塑料墊片 |
|
|
e. 圓頭螺釘 |
|
|
f. 型材間的蒸氣屏障 |
|
|
g. 主要的支撐 |
|
|
h. 蒸汽屏障 |
|
|
i. 玻璃上端，窗臺框 |
|
|
|

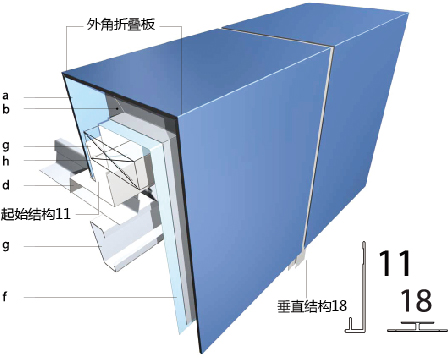

覆蓋細節
 |
|
|
a. 鋁塑板/蜂窩板 |
|
|
b. 型材截面 |
|
|
c. EPDM氣密條或合適的隱蔽的耐候密封劑 |
|
|
d. 塑料墊片 |
|
|
e. 圓頭螺釘 |
|
|
f. 型材間的蒸氣屏障 |
|
|
g. 主要的支撐結構 |
|
|
|
